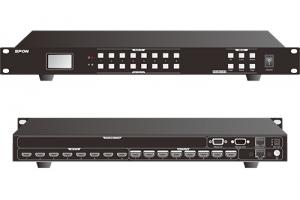

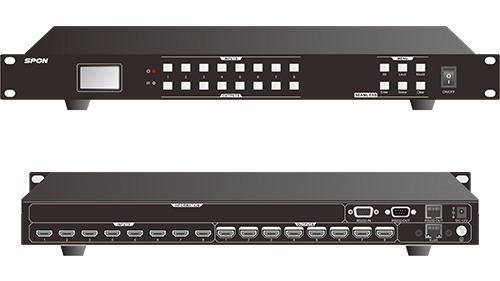

LCS-8009HT Bộ ma trận phân phối hình ảnh HDMI 8x9 SPON cho phép 8 tín hiệu ngõ vào dạng HDMI có thể chuyển tới 9 tín hiệu ngõ ra dạng HDMI. Dùng trong phân phối hình ảnh, hệ thống chia sẽ màn hìnhđiều khiển qua IR, RS232, USB và RJ45, phù hợp cho hệ thống trình chiếu, hội nghị và giải trí đa phương tiện.

Đặc điểm Bộ chuyển mạch ma trận HDMI 8x9 LCS-8009HT

• Tín hiệu đầu vào: 8 kênh HDMI

• Cổng đầu vào: 8 cổng HDMI Type A 19 chân cái

• Độ phân giải đầu vào: hỗ trợ tối đa 2K@60Hz 4:4:4, HDR

• Tín hiệu đầu ra: 9 kênh HDMI

• Cổng đầu ra: 9 cổng HDMI Type A 19 chân cái

• Độ phân giải đầu ra: hỗ trợ tối đa 2K@60Hz 4:4:4, HDR

• Chuẩn HDMI: 1.3

• Chuẩn HDCP: 1.4

• Âm thanh nhúng HDMI: PCM

• Ngõ ra âm thanh analog L+R

• Tín hiệu âm thanh đầu ra: 2 kênh L/R, gắn với cổng HDMI số 8 và 9

• Cổng âm thanh: L&R (jack 3.5mm cái)

• Định dạng âm thanh: PCM 2 kênh

• Dải tần đáp ứng: 20 Hz – 20 kHz, ±1dB

• Mức ngõ ra tối đa: 2.0 Vrms ±0.5 dB

• Méo hài toàn phần cộng nhiễu (THD+N): < 0.1%

• Tỷ số tín hiệu trên nhiễu (SNR): > 80 dB

• Độ cách ly xuyên kênh: < -80 dB

• Sai lệch mức kênh L/R: < 0.2 dB

• Mức nhiễu nền: -80 dB

• Cổng điều khiển: 1 cổng IR EYE, 2 cổng RS232

• Cổng kết nối: 1 USB-A, 1 cổng RS232 DB9 cái (input), 1 cổng RS232 DB9 đực (output), 1 cổng RJ45
