Hướng dẫn sử dụng, kết nối Micro cảm ứng XC-9038N

XC-9038N là micro cảm ứng trong hệ thống âm thanh thông báo IP, khi sử dụng và lắp đặt, chúng ta cần chú ý

Cấu tạo nút, cổng, phím ấn trên XC-9038N

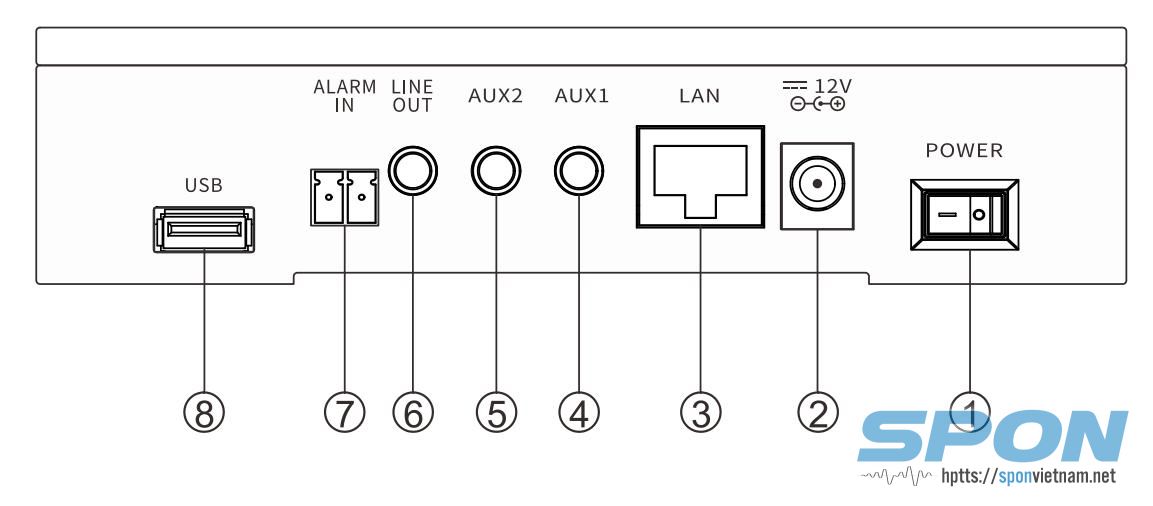

Mặt trước micro cảm ứng XC-9038N

• (1) - Công tắc nguồn

• (2) - Nguồn vào: Adapter DC 12V/2A

• (3) - Cổng RJ45 : Cắm mạng LAN

• (4) - Ngõ vào AUX1: Cổng 3.5mm

• (5) - Ngõ vào AUX1: Cổng 3.5mm

• (6) - Ngõ ra Line: Cổng 3.5mm

• (7) - Ngõ vào kết nối: Dạng Rơ-le, 2 tiếp điểm

• (8) - Cổng USB: Cắm USB để phát nhạc


Mặt sau micro cảm ứng XC-9038N

• (1) - Núm điều chỉnh âm lượng Knob 1: Chỉnh âm lượng ngõ vào AUX1

• (2) - Núm điều chỉnh âm lượng Knob 2: Chỉnh âm lượng ngõ vào AUX2

• (3) - Núm chỉnh âm lượng tổng: Chỉnh âm lượng của tất cả các ngõ vào

• (4) - Cài đặt chức nặng

• (5) - Ấn để theo dõi

• (6) - Nút intercom: Ấn để thiết lập thoại hai chiều

• (7) - Nút Back: Quya lại bước trước đó

• (8) - Nút thông báo: Ấn để thông báo

• (9) - Cần Micro cổ ngỗng

• (10) - Màn hình cảm ứng 4"

• (11) - Loa tích hợp

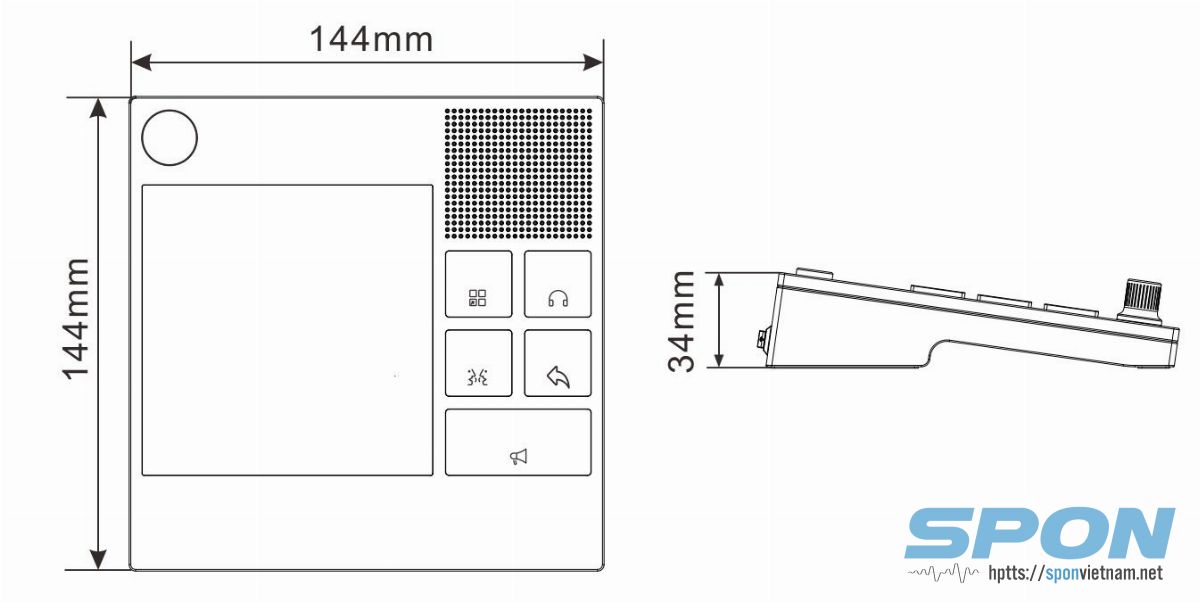

Kích thước micro cảm ứng XC-9038N

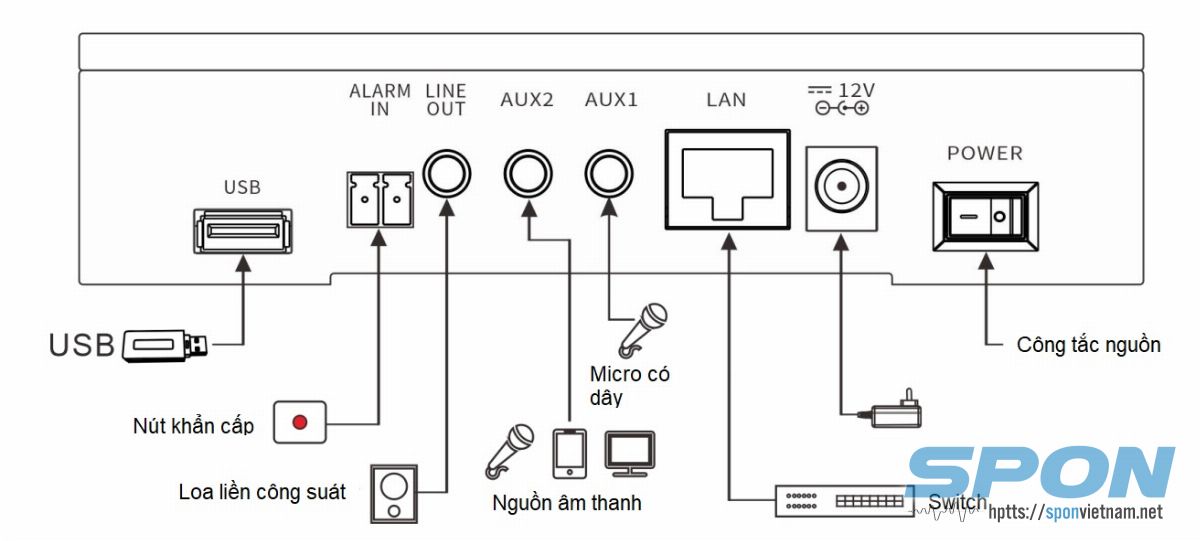

Sơ đồ kết nối micro cảm ứng XC-9038N trong hệ thống âm thanh

Về cơ bản để Micro XC-9038N có thể hoạt động được chúng ta cần

• Nếu trên 30 Zones (địa chỉ các thiết bị IP) thì phần mềm XC-9000 để điều khiển

• Cắm trực tiếp mạng LAN chung với các thiết bị âm thanh IP
