Hướng dẫn sử dụng, kết nối Amply số 1000W SPON NAC-4100

NAC-4100 dòng amply số hiệu năng cao, hỗ trợ công suất phát tới 1000W cho loa trở kháng cao. Và để sử dụng amply này không bị cháy, hỏng chúng ta cần chú ý

Cấu tạo của Amply NAC-4100

Mặt trước Amply NAC-4100

(1) Đèn chỉ báo nguồn: Khi thiết bị được bật nguồn, đèn đỏ sẽ sáng liên tục.
(2) Đèn chỉ báo trạng thái: Dự phòng.
(3) Đèn chỉ báo tín hiệu: Thiết bị không sáng đèn khi không có tín hiệu đầu vào, nhưng sẽ sáng màu xanh lục khi có tín hiệu đầu vào.
(4) Đèn chỉ báo Clip (Báo xén): Đèn đỏ sáng liên tục khi tín hiệu đầu vào quá lớn hoặc tải đầu ra quá nặng.
(5) Đèn chỉ báo bảo vệ: Đèn sáng liên tục khi mô-đun khuếch đại ở chế độ bảo vệ hoặc gặp tình trạng lỗi.

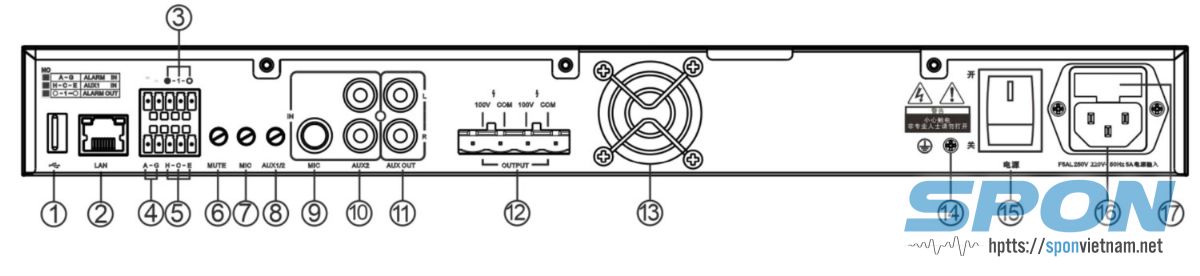

Mặt sau Amply NAC-4100

(1) Cổng USB: Dự phòng - không sử dụng.
(2) Cổng RJ45: Dự phòng - không sử dụng.
(3) Cổng đầu vào Relay: Dự phòng - không sử dụng.
(4) Cổng đầu ra Relay: Dự phòng - không sử dụng.
(5) Đầu vào AUX 1: dùng để cắm đầu CD, điện thoại cho phát nhạc local
(6) Núm vặn ngắt tiếng (Mute)
(7) Núm vặn Micro: Chỉnh âm lượng micro
(8) Núm vặn AUX 1/2:
(9) Cổng đầu vào Micro: Âm lượng chỉnh ở (7)
(10) Đầu vào AUX 2
(11) Đầu ra AUX
(12) Cổng đầu ra loa: Nối với loa, ngõ ra 100V
(13) Quạt làm mát
(14) Nối đất (GND)
(15) Công tắc nguồn
(16) Cổng đầu vào nguồn
(17) Cầu chì: Bảo vệ thiết bị

Ứng dụng Amply NAC-4100

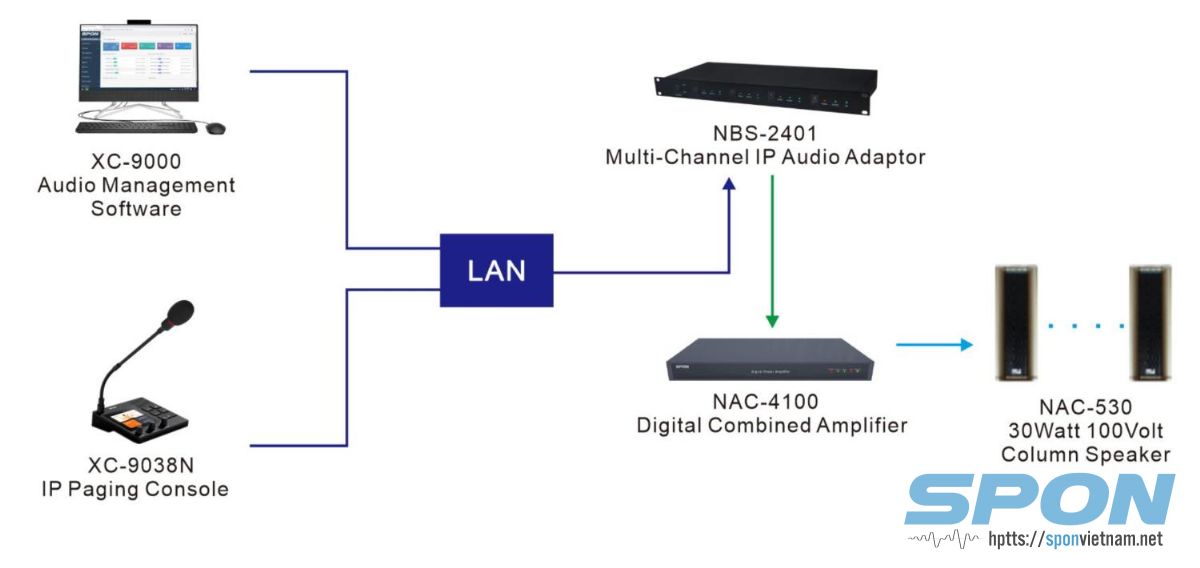

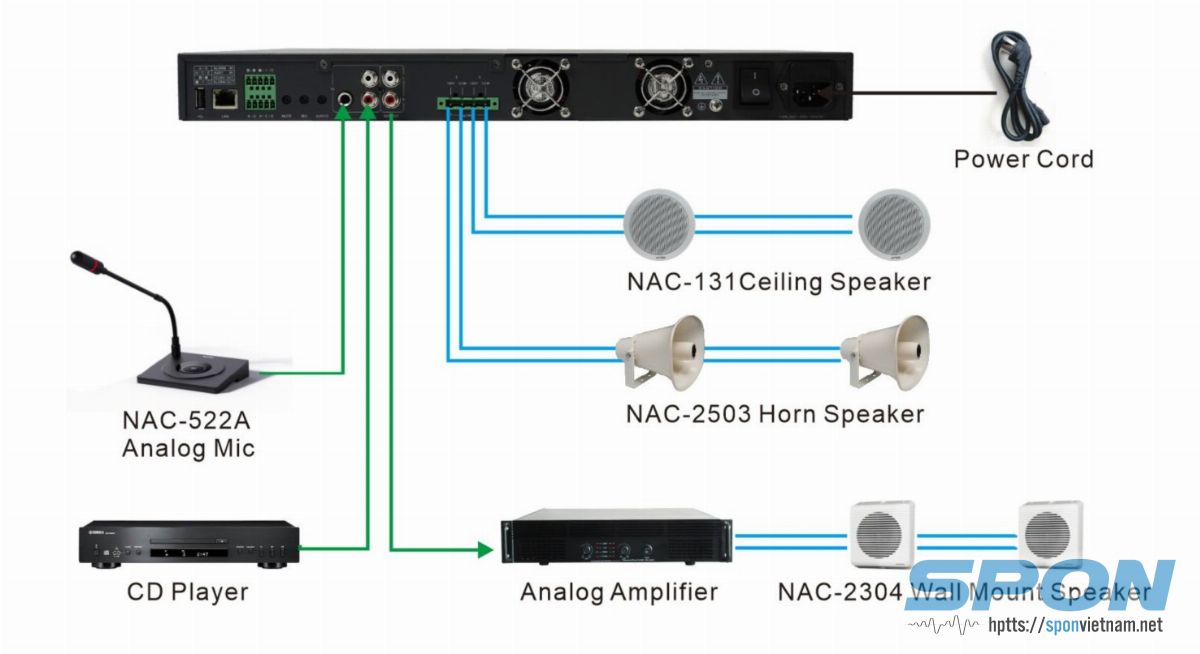

Kết nối NAC-4100 với Micro và loa analog

Ứng dụng Amply NAC-4100 với hệ Analog và Micro

NAC-410 là amply thông thường, do đó chúng ta có thể sử dụng như một amply thông báo có chức năng kết nối Micro, đầu phát nhạc và công suất ngõ ra tối đa tới 1000W
