Hướng dẫn sử dụng, kết nối amply 4 kênh SAP-DX435, SAP-DX445, SAP-DX465, SAP-DX480

Đây là dòng amply số Class D hiệu năng cao, chuyên dùng cho âm thanh Prosound và chúng ta cần lưu ý một số điểm khi sử dụng sản phẩm như sau:

• SAP-DX435 (4*350W), SAP-DX445 (4*450W), SAP-DX465 (4*650W), SAP-DX480 (4*800W)

• Amply đang tính ở trở kháng 8Ω, có thể nối cầu để giảm kênh và tăng công suất

• 4 ngõ vào độc lập với 4 nút chỉnh âm lượng ngõ ra riêng biệt trước mặt amply

• Có đèn LED hiển thị trạng thái, mức tín hiệu

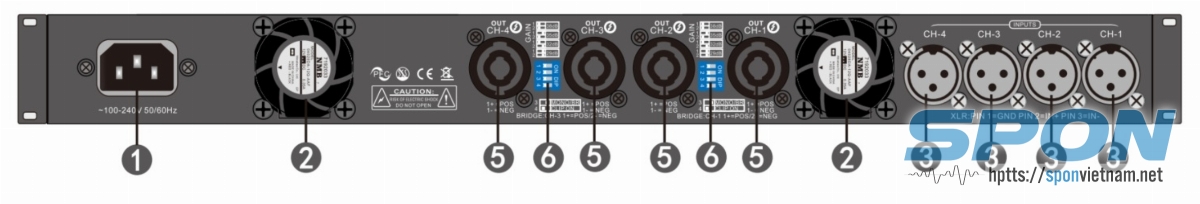

Cấu tạo, chức năng các nút ấn, đèn trên thiết bị

① Đầu nối nguồn

② Quạt làm mát

③ Đầu nối tín hiệu đầu vào XLR cân bằng (loại cái)

⑤ Đầu nối tín hiệu đầu ra, ổ cắm loa SPEAKON 4 lõi

⑥ Công tắc 1 và 2 dùng để kiểm soát độ khuếch đại (Gain): chọn giá trị độ khuếch đại phù hợp theo sơ đồ này.

• Công tắc 3 dùng để chọn chế độ: Stereo, Cầu (Bridge) hoặc Song song (Parallel).

• Gạt sang bên phải cho chế độ Stereo.

• Gạt sang bên trái (vị trí MONO và BR) cho chế độ Song song và Cầu.

• Công tắc 4 dùng để Bật hoặc Tắt chế độ CLIP (chống méo tiếng).

Sơ đồ kết nối amply SAP-DX435, SAP-DX445, SAP-DX465, SAP-DX480

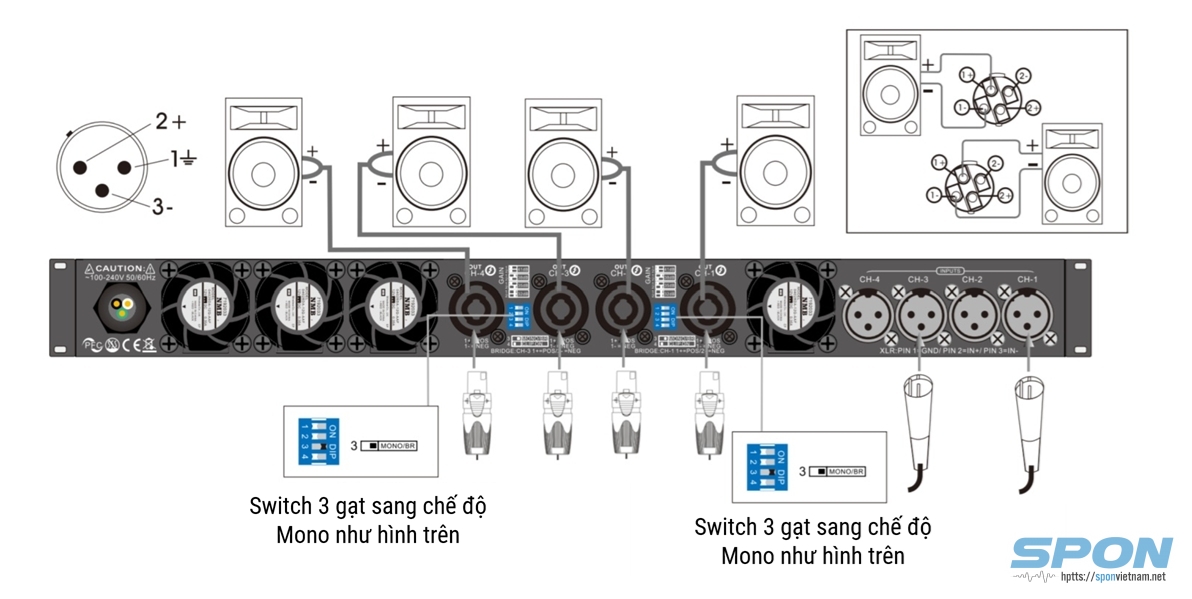

*Hướng dẫn đấu dây chế độ Song song 4 kênh

• (1) Khi sử dụng đầu nối SPEAKON cho chế độ song song, đưa tín hiệu đầu vào từ 2 kênh để kéo 4 loa.

• (2) Gạt công tắc 3 về vị trí mono/parallel ở mặt sau theo sơ đồ hướng dẫn bên dưới.

• (3) Kết nối loa với các đầu nối SPEAKON theo sơ đồ hướng dẫn bên dưới.

• (4) Khi kết nối ở chế độ song song, chỉ có thể điều chỉnh độ khuếch đại (Gain) của kênh CH1 và CH3.

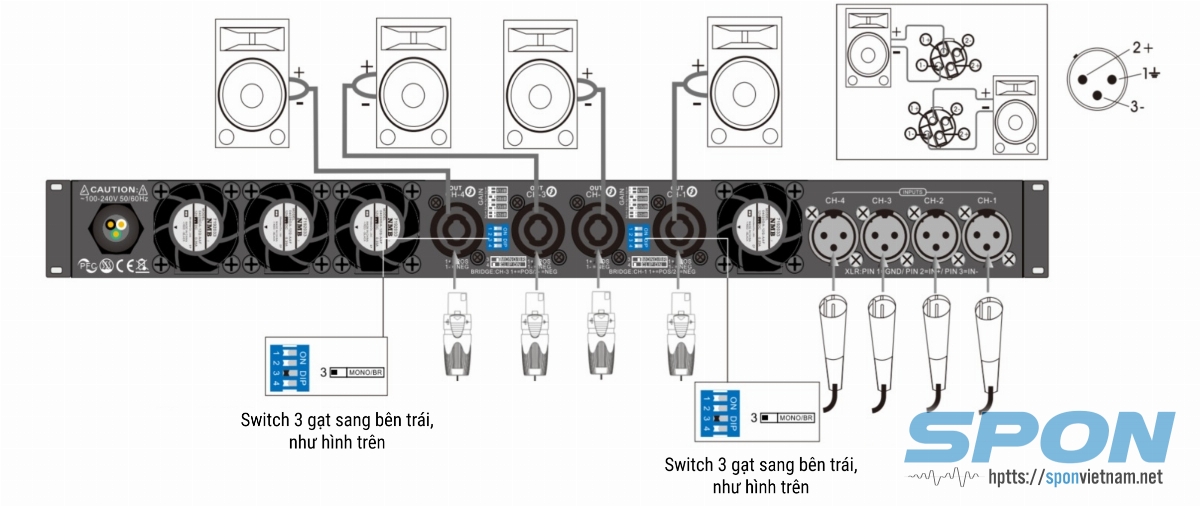

*Hướng dẫn đấu dây chế độ Stereo 4 kênh

• (1) Khi sử dụng đầu nối SPEAKON cho chế độ stereo, có 4 kênh nhận tín hiệu đầu vào để kéo 4 loa.

• (2) Kết nối loa với các đầu nối SPEAKON theo sơ đồ hướng dẫn bên dưới.

• (3) Khi kết nối ở chế độ stereo, có thể điều chỉnh độ khuếch đại (Gain) của cả 4 kênh CH1, CH2, CH3 và CH4.
